چربی گیر واحدی است که برای جداسازی ذرات جامد یا مایع از یک فاز مایع به کار می رود. مواد قابل شناوری (به طور عمده روغن های غیر امولسیونی و مواد آلی) معمولا در طراحی تجهیزات تصفیه مقدماتی در صنعت نسبت به مواد قابل ته نشینی از اهمیت بیشتری برخوردار می باشند. بدین منظور در بیشتر پالایشگاه ها ، واحدهای شیمیایی ، رستوران ها ، آشپزخانه ها و سایر واحدهای صنعتی از تجهیزات جداسازی آب- روغن استفاده می شود. از انواع چربیگیر میتوان به چربی گیر CPI اشاره کرد.
قبل از آنکه سیستم و یا دستگاهی جهت جداسازی روغن از آب یا پساب انتخاب شود لازم است تا نوع پساب روغنی که باید مورد تصفیه قرار گیرد مشخص شود. اشکال مختلف روغن جهت تصفیه فاضلاب بهداشتی عبارتند از: روغن به شکل امولسیون، روغن محلول، امولسیون های پایدار شیمیایی و ذرات معلق احاطه شده توسط روغن.
چربی گیر
روش های مختلف شناورسازی ثقلی
جداکننده های ثقلی معمولا برای زدودن و حذف روغن، گریس و نفت به صورت آزاد و غیر امولسیون به کار می روند. از نظر تئوری فرآیند جداسازی در جداکننده های ثقلی به وسیله قانون استوکس در غیاب جریان توربولانسی و جریان های گردشی پیش بینی می شود. بنابراین در عمل راندمان چربی گیر ثقلی بستگی به طراحی دقیق هیدرولیکی و زمان ماند پساب دارد. چربی گیرهای ثقلی به دو دسته API و CPI تقسیم بندی می شوند.
چربی گیر CPI
چربی گیر CPI (جداکننده با صفحات موجدار) عمدتاً در جداسازی روغن از آب تولیدی یا پساب یا مواد جامد معلق برای تصفیه آب روغنی در یک سیستم آب روغنی مورد استفاده قرار می گیرند. مبنای کار براساس اختلاف نیروی گرانش بین فازها (مایع – مایع یا جامد – مایع) می باشد. این پدیده به عنوان “جدا سازی گرانشی یا ثقلی” تعریف شده است.
مشخص است که فاز با چگالی بالا ته‌نشین و فاز با چگالی کمتر در سطح سیال شناور می شود. اثربخشی این تکنیک به عوامل مختلفی از جمله اختلاف چگالی، چسبندگی روغن، عوامل محیط، دما، آشفتگی و همچنین ماهیت ناخالصی و غیره بستگی دارد. در بعضی موارد برای حذف ناخالصی ها، سنگین تر ساختن آن ها توسط روش انعقاد شیمیایی و لخته سازی مورد نیاز است.
در روش جداسازی ضمن در نظر گرفتن عوامل ذکر شده فوق، که بر جداسازی ناخالصی ها تأثیر می گذارد، سرعت سرریز (m3 / m2 / day) یا سرعت ته نشینی (m / h) نیز باید مورد توجه قرار گیرد. این عامل مساحت مورد نیاز برای جداسازی گرانشی را در یک سیستم تعیین می کند. همچنین این نکته را تأکید می کند که جداسازی گرانشی از عمق حوضچه مستقل است.

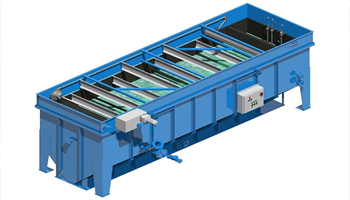

در سیستم CPI ، بسته های صفحات مورب (با زاویه های از پیش تعیین شده) برای بهبود اندازه و اقتصاد سیستم جداکننده استفاده می شوند. هرگونه جداسازی مواد جامد معلق در تصفیه آب روغنی با استفاده از جداکننده CPI به دلیل اختلاف وزن در فاز مایع پساب و فاز جامد اتفاق می افتد
بسته ورق موجدار در جداکننده TPI / CPI، که در تصفیه آب روغنی برای از بین بردن روغن آزاد مورد استفاده قرار می گیرد، شامل تعداد صفحات موجدار موازی است. بسته صفحات یک محفظه از صفحات پلاستیکی مسطح (تقویت شده توسط رزین) است که توسط یک قاب از مواد پلاستیکی (تقویت شده توسط رزین) و / یا فولاد ضد زنگ محکم می شود.

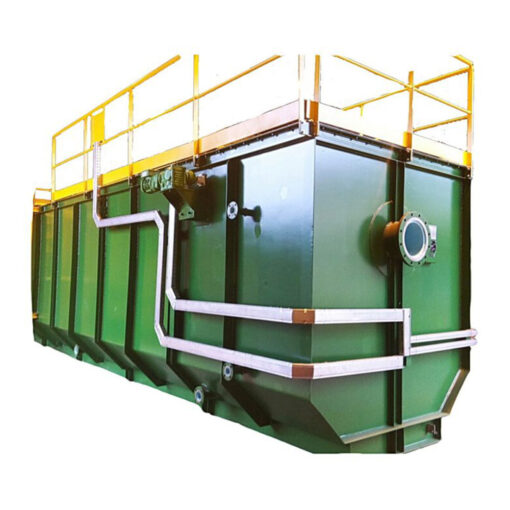

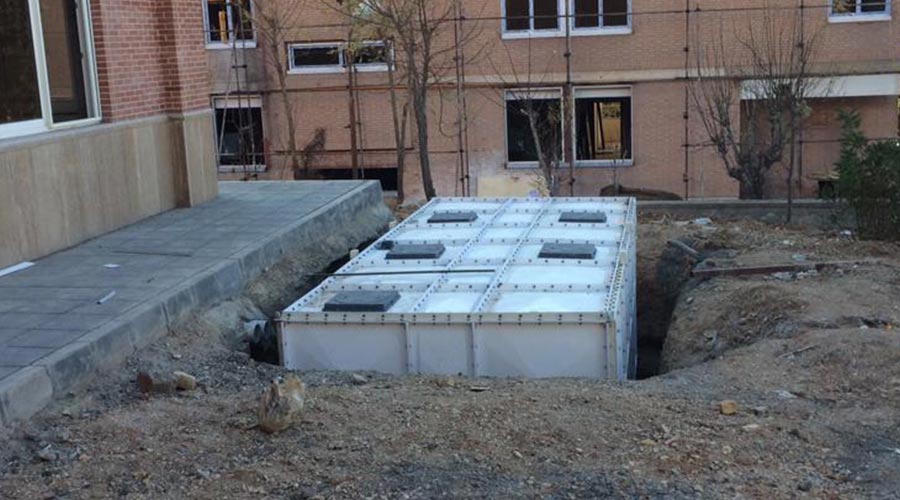

چربی گیر CPI جداکننده های با جریان غیر همسو ساخت گروه فنی مهندسی اوژن اطلس
ویژگی های چربی گیر CPI
تعداد صفحات در یک بسته با محاسبات مختلف و همچنین بر اساس تجربه در زمینه پساب ها و کاربردهای مختلف تعیین می شود. تعداد صفحات در هربسته همچنین تا حد مشخصی از نظر اقتصادی به اندازه چربی گیر بستگی دارد. تعداد بسته های صفحه در هر چربی گیر CPI بر اساس جریان پساب و ویژگی های آن محاسبه می شود. مایع تصفیه شونده از بین فاصله بین صفحات موجدار در هر بسته صفحه جریان می یابد. شرایط ایده آل برای جداسازی در CPI با شبیه سازی با شرایط جریان لمینار بدست می آید.
به منظور به حداقل رساندن مقاومت اصطکاک بین مواد جدا شده و صفحات موجدار ، باید به نرمی و سختی سطح صفحه توجه ویژه ای شود. صفحات مورب و همچنین پوشش بدنه جداساز CPI به طور کلی از رزین پلی استر تقویت شده با فیبر شیشه ساخته می شوند. این ماده در برابر متداول ترین مواد افزودنی شیمیایی و دما و همچنین پساب هایی که برای درمان استفاده می شود ، مقاوم است.
چربی گیر CPI جداکننده های با جریان غیر همسو هستند. آب روغنی در قسمت بالای بسته وارد می شود و بین صفحات موازی در جهت رو به پایین جریان می یابد. قطرات روغن جدا شده به سطح صفحه چسبیده ، به هم چسبیده و به سمت بالا حرکت می کنند ، برخلاف جریان اصلی رو به پایین. قطرات روغن جدا شده بسته صفحه CPI را در بالای صفحه قرار می دهند.
علاوه بر این بسته های صفحه CPI همچنین می تواند برای جداسازی ذرات سنگین تر مورد استفاده قرار گیرد. با استفاده از این نرم‌افزار ، آب وارد قسمت صفحه در قسمت پایین می شود و از طریق بسته در جهت رو به بالا حرکت می کند. ذرات جدا شده متعاقباً در امتداد سطح صفحات می چرخند و بسته صفحه را در قسمت پایین می گذارند. برای این کاربرد، زاویه صفحات به ۵۵ درجه یا ۶۰ درجه افزایش می یابد.
در اکثر موارد جداکننده ها به صورت مخزن مستطیل ساخته می شوند. اثربخشی چنین مخازن به لحاظ تئوری بستگی دارد بر سطح جداسازی خالص (A) و مقدار آب مورد تصفیه (Q) نسبت نرخ سرریز Q / A نامیده می شود. سرعت بالا رقتن یا ته نشینی یک ذره منفرد با قطر d را می توان توسط قانون استوکس نشان داد :
Vs = سرعت رسوبگذاری (شناور) [m / h]
g = ثابت ثقل [m / s2]
ρ= چگالی [kg / m3]
d = قطر ذرات / قطرات [m]
μ = گرانروی دینامیکی= [kg / m.s]
تمام ذرات یا قطرات با سرعت ته نشین یا شناور Vs > Q / A کاملاً جدا می شوند ، در حالی که بخشی ازذرات کوچکتر نیز به نسبت (d / ds) ² x 100٪ گرفته می شوند. برای داشتن یک سطح جداکننده بزرگ، صفحات مختلف کوچکتر روی یکدیگرداخل مخزن قرار میگیرند و متعاقباً درصورتیکه این صفحات بصورت کج وشیبدار در مخزن قرار بگیرند ماده جدا شده بین صفحات توسط نیروی گرانشی حذف میشود و این اساس کار CPI است. برای افزایش همبستگی ذرات روغن و نیزانتقال آن ها در داخل دسته های صفحات، آن ها را بصورت موجدار میسازند.
اجزای سیستم چربی گیر CPI
این واحدها معمولاً شامل اجزای زیر می باشند:
محفظه ورودی برای جمع پساب روغن / جامد
محفظه ته نشینی جامدات ورودی
بسته های بشقاب یا صفحات که قابل دسترسی و تعویض امیباشند
خطوط PSV و منافذ وهواکش های تخلیه گاز
خروجیهای حذف مواد جامد / لجن
جمع آوری روغن بازیافت شده و حذف خودکار آنها
عملیاتی کاملاً خودکار و اتوماتیک
جنس و مواد اجزای سیستم چربی گیر
بسته های صفحه ای برای واحدهای CPI معمولاً یا از فولاد ضد زنگ برای خدمات با درجه حرارت بالا یا مواد پلی پروپیلنی برای گزینه های کم هزینه و کم وزن ترساخته میشوند. صفحات دارای شیب ۴۵ تا ۶۰ درجه میباشند. جنس مخازن تحت فشار بر اساس نوع سیال فرآیند و محیط عملیاتی. انتخاب می شوند. موادی مانند کربن استیل و فولاد ضد زنگ یا فولاد ضد زنگ دوبلکس متداول ترین مواد هستند. مواد غیر فلزی مانند GRP وفایبرگلاس نیز موجود هستند.
محدوده عملیات
دمای آب بین °c 4 تا °c 100
PH بین ۲ تا ۱۲
کارآیی جداکننده CPI
میتواند میزان روغن را از ۱۰۰۰۰ppm به ۵۰ppm برساند
میتواند مخلوطی با درجه حرارت °c 0 تا °c 20 و PH بین ۲ تا ۱۲را تصفیه کند
روغنی که روی سطح آن جمع شده است می تواند با استفاده از کفگیر روغن بطور خودکار حذف شود
پس از جداکننده آب روغنی ، جاذب روغن در فیلتر مخزنی روغنی را که بسیار شبیه آب است را از حذف میکند زیرا با لجن آغشته می شود
انواع و تعداد بسته های مورد نیاز
در تدوین طرح ، حداقل داده های زیر ضروری هستند:
نوع آلاینده ای که باید حذف شود
قطر جدا کننده قطرات روغن
اختلاف چگالی بین مایع حامل(فاضلاب) و آلاینده ها
حداکثر مقدار آب مورد نیاز برای تصفیه
دمای آب
سرعت رسوب گذاری
منشأ مایع روغنی
داده های فیزیکی ، تجزیه و تحلیل شیمیایی فاز حامل.
متعاقباً سطح جداکننده مورد نیاز (A) به شکل زیر محاسبه میشود. A = Q / Vs
تعداد مورد نیاز بسته های صفحات از این سطح جدا کننده مشخص می شود.
