شیر یکطرفه دریچه ای

برند: یاراب

کشور تولیدکننده: ایران

تامین کننده: ذوب و فلزات یاراب مشهد

موقعیت: مشهد

شناسه محصول : 1656

1400/11/02

ضمانت سلامت فیزیکی

7 روز ضمانت برگشت محصول

ضمانت اصالت محصول

برچسب ها :

مشخصات عمومی محصولمشخصات فنی محصولکاتالوگ راهنمای محصولشرایط سفارش محصول

فشارکاری: PN10/16 bar سایز: DN50-250 وظیفه: جلوگیری از برگشت سیال معرفی: با ورود سیال به داخل شیر توسط فشار سیال، دریچه باز شده و سیال عبور میکند، در صورتیکه فشار جریان در قسمت ورودی افت کند ،دریچه بسته شده و مانع از برگشت سیال خواهد شد.

جنس :

چدن خاکستریGG25/داکتیلGGG40(درصورت سفارش)

شرکت سازنده :

یاراب

مدت گارانتی :

36 ماه

مدل :

یکطرفه دریچه ای

کشور سازنده :

ایران

سایز50 م م (2 اینچ) :

PN 16bar

سایز65 م م (2.5اینچ) :

PN 16bar

سایز80 م م (3 اینچ) :

PN 16bar

سایز100 م م (4 اینچ) :

PN 16bar

سایز125 م م (5 اینچ) :

PN 16bar

سایز150 م م (6 اینچ) :

PN 16bar

سایز200 م م (8 اینچ) :

PN 16bar

سایز250 م م (10اینچ) :

PN 16bar

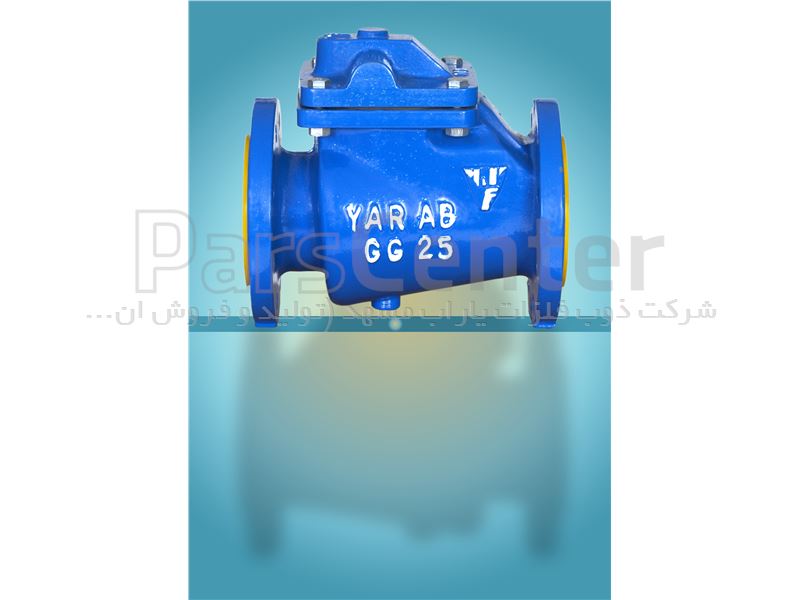

شیر یکطرفه دریچه ای (Check Valve)

فشارکاری: PN10/16 bar

وظیفه: جلوگیری از برگشت سیال

سایز: DN50-250

معرفی: با ورود سیال به داخل شیر توسط فشار سیال، دریچه باز شده و سیال عبور میکند، در صورتیکه فشار جریان در قسمت ورودی افت کند ،دریچه بسته شده و مانع از برگشت سیال خواهد شد.

# موارد استفاده: خطوط انتقال آب و فاضلاب (آبرسانی شهری و روستائی و کشاورزی و خطوط انتقال آب در صنایع مختلف) , سیالات غیر خورنده و سایر مصارف مشابه صنعتی ,تاسیساتی و نیروگاهی و همچنین بعلت باز شدن کامل دریچه ،جهت سیالاتی که دارای مواد جامد می باشند نیز کاربرد دارد با محدوده تحمل دمایی تا دمای 180 درجه سانتیگراد (درصورت استفاده از جنس چدن داکتیل,تا دمای 250درجه سانتیگراد)

#خصوصیات و مزایا:

سهولت در تعویض قطعات و سرویس شیر
محافظت در برابر خوردگی بعلت نوع پوشش رنگ فراگیر داخلی و خارجی کوره ای
افت فشار اندک
امکان نصب در دوحالت افقی و عمودی

# مشخصات:

- فاصله فلنج تا فلنج :طبق استاندارد (DIN EN 558-1) DIN3202 – F6

- ابعاد فلنج : مطابق استاندارد (DIN EN 1092-2) DIN 2501

-متریال: بدنه , کلاهک , دریچه و بازوی محرک از جنس چدن خاکستری GG25 (مطابق با استاندارد DIN EN1561 و استاندارد ملی406) و یا چدن داکتیل GGG40 (مطابق با استاندارد DIN EN1563 و استاندارد ملی1795)

میل محور از جنس استنلس استیل(فولاد ضد زنگ 1.4021 / (X20Cr13 مطابق با استاندارد DIN17440

بوش داخلی جنس برنج, دارای استحکام فوق العاده و مقاومت بالا در مقابل سایش که تراشکاری توسط ماشین آلات CNC انجام می پذیرد.

اورینگ آب بندی کلاهک و همچنین واشر آب بندی دریچه از جنس NBR , پیچهای آلن از جنس فولاد گالواانیزه

-پوشش رنگ: پوشش داخلی و خارجی کلیه قطعات چدنی با رنگ اپوکسی پودری کوره ای بصورت اتومات و مرحله به مرحله همراه با کوره پیش گرمکن بروش الکترواستاتیک به ضخامت 250µ میکرون انجام می پذیرد.

-نشانه گذاری و علائم: مطابق استاندارد ISO 5209 و استاندارد ملی 3644

تست هیدرو استاتیک:

تست مطابق با استاندارد (DIN EN 12266-1) ISO 5208 برای تست نشتی حداقل 1/1 برابر فشار اسمی و برای تست هیدرو استاتییک(استحکام) 1.5 برابر فشار
