یکی از نیازهای اساسی تمام صنایع، ذخیره و نگهداری سیال در شرایط متفاوت می باشد. بر همین اساس مخازن تحت فشار طراحی و توسعه پیدا کردند. مخازن تحت فشار، محفظه بسته ای جهت نگه داری سیال در فشار های اتمسفریک و غیر اتمسفریک است.
این مخازن نه تنها جهت ذخیره سازی سیالات بلکه به عنوان بدنه اصلی سایر تجهیزات نیز مورد استفاده قرار می گیرد به عنوان مثال فیلتر شنی ، که قالب اصلی شامل یک مخزن تحت فشار است و سایر قطعات روی آن نصب می شود. به عبارتی می توان گفت عمده تجهیزات پالایشگاهی، پتروشیمی و یا صنایع مشابه برای طراحی قالب کلی احتیاج به یک مخزن تحت فشار دارند .
انواع مخازن تحت فشار
مخازن تحت فشار از دیدگاه های مختلف به شکل زیر تقسیم بندی می شوند:
• چیدمان: افقی یا عمودی
• نوع سیال نگهداری شونده: گاز یا مایع
• ضخامت جداره: جداره نازک یا جداره ضخیم
• هندسه مخزن: کروی، استوانه ای و یا مخروطی
کاربرد مخازن تحت فشار
این مخازن در صنعت به عنوان نگه دارنده هوای فشرده، منبع ذخیره آب، بویلر ها، ذخیره انواع گاز ها، اتاقک تحت فشار، برج های تقطیر، مخازن راکتور هسته ای، مخازن هوای فضاپیما ها، مخازن هوای زیردریایی، پنوماتیک مخزن، مخزن هیدرولیک تحت فشار، مخازن ذخیره سازی برای گازهای مایع مانند آمونیاک، کلر، پروپان، بوتان و. LPG و... مورد استفاده قرار می گیرند.
در مصارف غیر صنعتی به عنوان تانک های ذخیره آبگرم خانگی، کپسول های اکسیژن و .. استفاده می شوند.
بیشترین کاربرد مخازن تحت فشار در صنعت نفت، گاز و پتروشیمی می باشد
کدها و استاندارد های طراحی مخازن تحت فشار
ASME I - Construction of Power Boilers
ASME II - Materials
ASME III - Construction of Nuclear Facility Components
ASME IV - Construction of Heating Boilers
ASME VIII-1 / VIII-2 - Construction of Pressure Vessels
ISO 11439
در ساخت مخازن تحت فشار معمولا از کد ها و استاندارد های ذکر شده استفاده می شود. اما باید ذکر کرد که هند بوک های مخازن تحت فشار نیز کاربرد فراوانی را برای طراحی این نوع از مخازن دارد.
هندسه مخازن تحت فشار
مخازن تحت فشار ممکن است از لحاظ تئوری در هر شکلی وجود داشته باشند، اما در کل مخازن کروی، استوانه ای و مخروطی بیشترین استفاده را دارند.

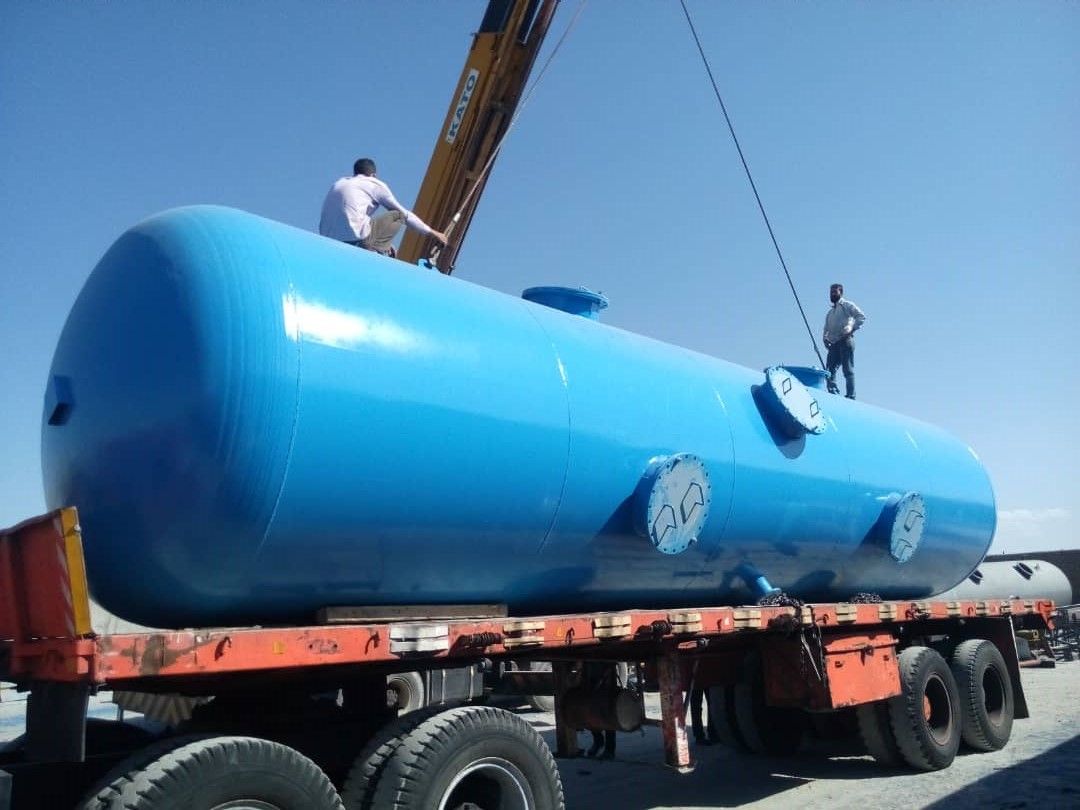

مخازن تحت فشار استوانه ای
تعریف مخازن استوانه ای

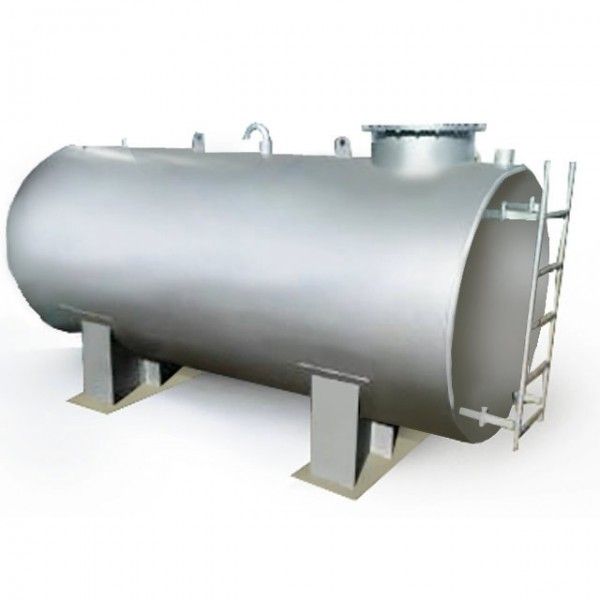

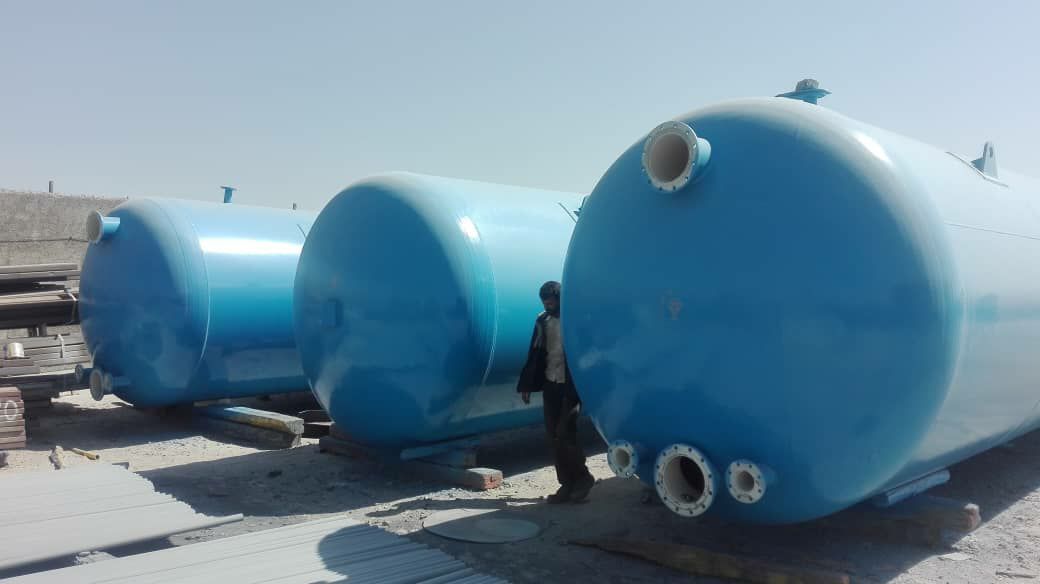

مخازن تحت فشار استوانه ای یکی از انواع مخازن تحت فشار می باشند که در دو صورت عمودی و افقی به بازار عرضه می گردند.

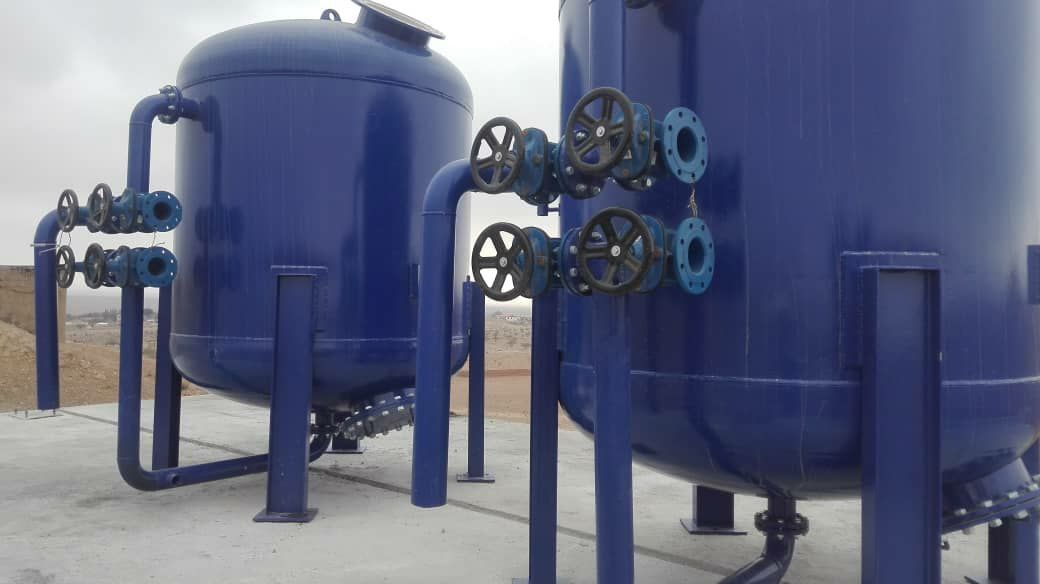

می توان گفت پرکاربرد ترین نوع از انواع مخازنِ تحت فشار هایِ زیر 10 bar می باشند و برای نگه داری مایعات، گاز ها و در ساخت فیلتر های شنی، سختی گیر، بویلر ها، دی اریتور ها و ... کاربرد دارد.
اجزا مخزن استوانه ای
• پوسته (Shell)
• عدسی یا کلاهک (Head)
• پایه (Leg)
• دریچه بازدید (MANHOLE)
• بازوی لنگری شکل (DAVIT ARM)
• لوله های ورودی و خروجی (INLET & OUTLET)
• Stand pipe
• خروجی هوا (Vent)
• لوله تخلیه (DRAIN)
• سر ریز (OVER FLOW)
• قلاب مخصوص حمل و نقل (LIFTING LUG)
• Stand pipe
پوسته (Shell)
یکی از مهمترین اجزا مخزن،shell یا همان پوسته مخزن است که بسته به نوع ماده موجود در مخزن، و همچنین فضای موجود جهت نگهداری و حجم مورد نیاز و همچنین شرایط منطقه، در اشکال مختلف (مکعب مستطیل ، استوانه ای) و باجنس های مختلف طراحی می شود. عمدتاً جنس مورد استفاده توسط طراح در طراحی Shell و به طور کلی در کلیهplate های مورد استفاده در طراحی عمدتاً از جنس کربن استیل هستند اما از فیبر کربن، آلومینیوم، استینلس استیل، گالوانیزه، پلاستیک، پلی اتیلن و ... نیز در ساخت پوسته استفاده می شود.
برای انتخاب جنس اجزا مخزن از استاندارد ASTM (American Society of testing &material) استفاده می شود.
فشار وارده به پوسته از دو نوع داخلی یا خارجی است. برای تحمل فشار داخلی یا خارجی باید ضخامت مناسب و همچنین فشار نهایی توسط طراح محاسبه شود.
برای محاسبه موارد بالا از روابط موجود در کتاب (Pressure vessel handbook) استفاده می شود .
عدسی یا کلاهک (Head)
یکی دیگر از اجزای اصلی مخزن Head است. این بخش در دو طرف پوسته قرار می گیرد. جنس مورد استفاده در طراحیHead مشابه جنس مورد استفاده در طراحی پوسته است. برای تحمل فشار های متفاوت،Head های متفاوت با اشکال مختلف وجود دارد که نمونه هایی از آنها عبارتند از:
برای اتصال سرپوش هایی با هندسه دایره یا بیضی و غیره، به پوسته از جوش استفاده می شود ولی برای سرپوش های تخت ازBlind Flange و پیچ و مهره استفاده می شود .
برای محاسبه فشار و ضخامت بدنه سرپوش ها از روابط موجود در کتاب (Pressure vessel handbook) و یا کد های ASME استفاده می شود.
دریچه بازدید (MANHOLE)
در تمامی مخازن تحت فشار بخشی به نامMANHOLE در نظر گرفته می شود . این بخش به منظور ورود انسان به داخل مخزن جهت بازرسی و تعمیرات مورد استفاده قرار می گیرد. در مخازن کوچکتر بخشی به نام (HAND HOLE) یا همان دریچه دست رو نیز وجود دارد.
بازوی لنگری شکل (DAVIT ARM)
این بخش جهت جا به جا کردن دریچه آدم رو مورد استفاده قرار می گیرد. از آنجایی که دریچه بازرسی دارای وزن زیادی است، بنابراین امکان جا به جا کردن آن به صورت عادی وجود ندارد.
با قرار دادن لولای بازویی شکل برای این دریچه، عمل باز وبسته کردن آن به سادگی امکان پذیر است.
لوله های ورودی و خروجی ( INLET & OUTLET)
این لوله ها به همراه نازل هایی که در ابتدا و انتهای آنها نسب می شود جهت ورود و خروج سیال به مخزن مورد استفاده قرار می گیرد و بسته به محل قرار گیری مخزن ، این لوله ها می توانند در بالا ، کنار ، و یا در پایین مخزن قرار گیرند .
Stand pipe
این لوله وسیله ای است که در کنار مخزن قرار می گیرد و با توجه به قانون ظروف مرتبطه هر پارامتری که در مخزن داشته باشیم در این لوله نیز به همان اندازه قایل ملاحظه است.(از قبیل تغییر ارتفاع یا افت فشار و ...) بنابراین به جای اینکه تجهیزات مستقیماً بر روی مخزن نصب شود، بر روی این وسیله نصب می شوند. در بسیاری از مخازن این لوله را برای جلوگیری از ایجاد تعداد خروجی های بیشمار بر روی مخازن جهت اندازه گیری پارامتر ها قرار می دهند.
خروجی هوا (Vent)
این لوله جهت خروج بخار یا گازهی اضافی در بالای مخزن نصب می شود تا در هنگام افزایش بیش از حد فشار به دلیل وجود بخار ، آن را به محیط بیرون هدایت کرده و فشار مخزن را کنترل کند. برای مثال در دی اریتور (اکسیژن زدایی در بویلر ها) برای خروج اکسژن از آب این خروجی را قرار می دهند.
لوله تخلیه (DRAIN)
این لوله جهت خروج مواد ضائد از داخل مخزن مورد استفاده می گیرد و در پایین ترن قسمت مخزن نصب می شود .
سر ریز (OVER FLOW)
در صورتی که کنترلر های مخزن دچار مشکل شوند و سیال بیش از حد ممکن وارد مخزن شود برای جلوگیری از بالا رفتن فشار داخل، سیال اضافی از بالای مخزن به بیرون تخلیه می شوند. گاهی اوقات نیز به جای سرریز از شیر اطمینان استفاده می شود.
قلاب مخصوص حمل و نقل (LIFTING LUG)
این قسمت جهت بلند کردن و جابه جا کردن مخزن، روی آن قرار می گیرد.
نردبان (LADDER)
از آنجایی که در محل نصب مخازن تحت فشار، دسترسی به بالای آنها به سادگی امکان پذیر نیست از وسیله ای به نام LADDER یا نردبان استفاده می شود. همچنین باید در نظر داشت گاهی در پالایشگا ها ارتفاع مخازن تحت فشار بیش از 10 متر است که نیاز به نردبان حتمی است.
پایه (Leg)
برای استقرار مخازن تحت فشار در محل مورد استفاده، بنابر هندسه ی آنها پایه های مناسب را انتخاب می کنند.
SADDLE یک نوع پایه است که در مخازن افقی به کار می رود .
در بعضی از موارد بسته به شرایط طرح میتوان برای SUPPORTEمخزن، به جای استفاده از Leg یا SADDLE از یک صفحه فلزی به نام SKIRT استفاده کرد.
حلقه تقویت کننده (Stiffener Ring)
این حلقه ها برای جلوگیری از وارد آمدن فشار خارجی به SHELL مورد استفاده قرار می گیرند و دور تا دور مخزن قرار می گیرند . این نوع از حلقه ها به دو نوع تقسیم بندی می شوند.
در حالت اول حلقه کاملاً به دور مخزن قرار میگیرد ولی در حالت دوم حلقه روی اتصال پایه و بدنه قرار می گیرد.
شیر اطمینان (SAFETY VALVE)
شیر اطمینان یک نوع وسیله ی کنترل فشار به صورت مکانیکی می باشد که با تنظیم آن روی فشار مجاز مخزن تحت فشار، در صورت بالاتر رفتن فشار از فشار مجاز، از انفجار مخزن جلوگیری کرده و با خروج سیال تحت فشار از مخزن، فشار سیستم را کاهش می دهد.
